某车间电气动力安装工程如图3—12所示。 说明: 1.室内外地坪标高相同(±0.00),图中尺寸标注均以mm计。 2.配电箱、板尺寸:宽×高×厚 动力配电箱600×400×250 照明配电箱500×400×220 木制配电板400×300×25 3.滑触线支架安装在柱上标高+6.0m处。 1.动力箱、照明箱均为定型配电箱,嵌墙暗装,箱底标高为+1.4m。木制配电板现场制作后挂墙明装,底边标高为+1.5m,配电板上仅装置一铁壳开关。 2.所有电缆、导线均穿钢保护管敷设。保护管除N6为沿墙、柱明配外,其他均为暗配,埋地保护管标高为-0.2m。N6自配电板上部引至滑触线的电源配管,在②柱标高+6.0m处,接一长度为0.5m的弯管。 3.两设备基础面标高+0.3m,至设备电机处的配管管口高出基础面0.2m,至排烟装置处的管口标高为+6.0m。均连接一根长0.8m同管径的金属软管。 4.电缆计算预留长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度。连接各设备处 电缆、导线的预留长度为1.0m,与滑触线连接处预留长度为1.5m。电缆头为户内干包式,其附加长度不计。 5.滑触线支架(L50×50×5,每米重3.77kg)采用螺栓固定;滑触线(L40×40×4,每米重 2.422kg)两端设置指示灯。 6.图3—12中管路旁括号内数字表示该管的平面长度。 问题: 依据《全国统一安装工程预算工程量计算规则》,计算表3-39“电气安装工程量计算表”中分项工程工程量,并将计量单位、工程量及其计算过程填入该表的相应栏目中。 注:计算结果保留两位小数。

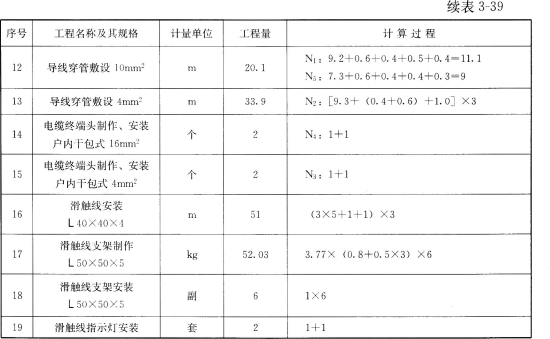

参考答案:




解题思路: >>>立即刷题
